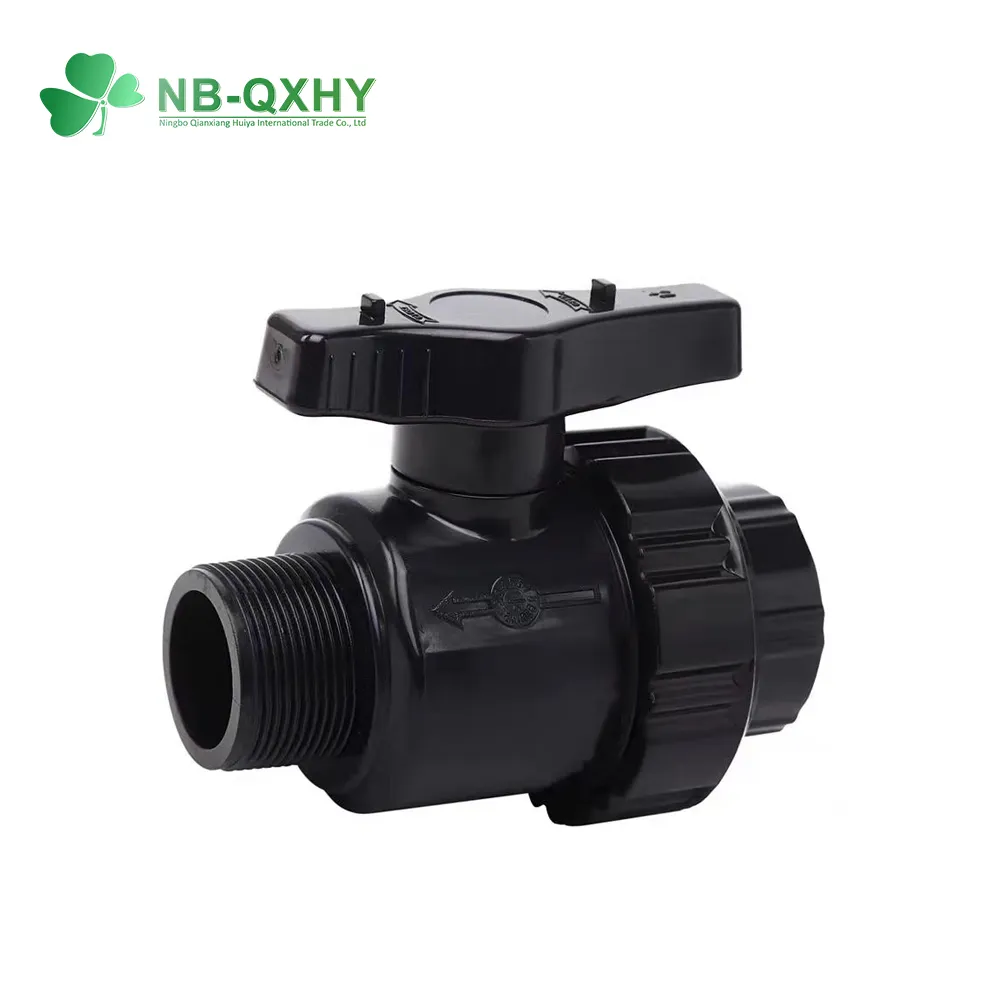

Válvula de bola de unión para riego
Válvula de bola de unión para riego
Medios de comunicación: Agua
Material: UPVC
Forma de conexión: Rosca F/M o F/F
Modo de conducción: Manual
Presión nominal: PN10/150PSI
Tamaño: 1/2”-4”
Nuestra válvula de bola de unión para riego tiene dos formas de conexión: Roscada F/M o F/F. Se utiliza principalmente en el campo de la irrigación agrícola.
DESCRIPCIÓN DEL PRODUCTO
1. Introducción de la válvula de bola de sindicato de riego
Los recursos hídricos son escasos en muchas zonas, y la forma de ahorrarlos durante el riego es especialmente importante. Nuestra válvula de bola de unión para irrigación esta hecha de UPVC y el anillo de caucho esta hecho de EPDM. Todas las materias primas utilizadas son 100% nuevos materiales, y la calidad es estrictamente controlada durante el proceso de producción. Su aplicación en proyectos de riego con ahorro de agua minimizará el desperdicio de recursos hídricos.
| Nombre del producto | Válvula de bola para riego | Color | Negro | |
| Material principal | UPVC | Mercado principal | Sudeste Asiático, Oriente Medio y África, | |
| Talla | 1/2”-4” | Embalaje | Cartón, bolsa de polietileno, caja de color o personalizado | |
| Potencia | Manual | Aplicación | Riego agrícola | |
| Conexión final | Roscado | Puerto | Ningbo/Shanghái | |
| Asistencia personalizada | OEM, ODM | Plazos de entrega | 25-35 días | |
| Estándar | CNS/JIS/DIN/BS/ANSI | Muestra | Gratis | |
| Certificado | ISO9001, SGS, GMC, CNAS | Logotipo | Impreso o personalizado |
2. Estructura de la válvula de bola de unión para riego
a. Válvula de bola de unión para riego F/M
| Nº. | PARTE | MATERIAL | CANT |
| 1 | MANGO | PVC | 1 |
| 2 | STEM | UPVC, CPVC | 1 |
| 3 | JUNTA TÓRICA DE VÁSTAGO | EPDM, FPM (NBR) | 2 |
| 4 | CUERPO | UPVC, CPVC | 1 |
| 5 | SELLO DE ASIENTO | TPE, TPV, TPO | 2 |
| 6 | BOLA | UPVC, CPVC | 1 |
| 7 | JUNTA TÓRICA DEL PORTADOR | EPDM, FPM (NBR) | 1 |
| 8 | TUERCA DE UNIÓN | UPVC, CPVC | 1 |
| 9 | PRECINTO PORTADOR | UPVC, CPVC | 1 |
b. Válvula de bola de unión para riego F/F
| Nº. | PARTE | MATERIAL | CANT |
| 1 | MANGO | PVC | 1 |
| 2 | STEM | UPVC, CPVC | 1 |
| 3 | JUNTA TÓRICA DE VÁSTAGO | EPDM, FPM (NBR) | 2 |
| 4 | CUERPO | UPVC, CPVC | 1 |
| 5 | SELLO DE ASIENTO | TPE, TPV, TPO | 2 |
| 6 | BOLA | UPVC, CPVC | 1 |
| 7 | JUNTA TÓRICA DEL PORTADOR | EPDM, FPM (NBR) | 1 |
| 8 | TUERCA DE UNIÓN | UPVC, CPVC | 1 |
| 9 | PRECINTO PORTADOR | UPVC, CPVC | 1 |
3. Dimensiones de la válvula de bola de unión para riego
| PUNTO | VÁLVULA DE BOLA DE UNIÓN PARA RIEGO F/M | ||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| TALLA | 1/2" | 3/4″ | 1″ | 1-1/4″ | 1-1/2″ | 2″ | 2-1/2″ | 3″ | 4″ |
| d | 15.2 | 19.7 | 24.9 | 29.8 | 38.3 | 48.5 | 59 | 71.2 | 97.4 |
| C | 54.4 | 59.6 | 68 | 79.1 | 93.9 | 116 | 139 | 167.2 | 203.3 |
| E | 75.2 | 87.3 | 100.3 | 115.1 | 134.2 | 160.9 | 189.3 | 219 | 266.8 |
| A | 60.2 | 66.9 | 74.8 | 84.5 | 94.3 | 109.2 | 125 | 139 | 158.7 |
| L | 71.2 | 80.8 | 92 | 107.5 | 116.1 | 143.7 | 168.5 | 204 | 250 |
| PUNTO | VÁLVULA DE BOLA DE UNIÓN PARA RIEGO H/F | ||||||
| DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 |
| TALLA | 3/4″ | 1″ | 1-1/2″ | 2″ | 2-1/2″ | 3″ | 4″ |
| d | 25.4 | 38.8 | 48.8 | 59 | 70.9 | 93.8 | |
| C | 68.7 | 94 | 115.7 | 139 | 167 | 210.2 | |
| E | 100.3 | 134.4 | 160.1 | 189.3 | 220.6 | 270 | |
| A | 74.7 | 94.4 | 109.1 | 125 | 139 | 158 | |
| L | 95.7 | 114.6 | 131.7 | 164.4 | 186 | 226.4 | |
PS: Este tipo de válvula de bola de unión es una válvula especialmente utilizada para el riego, si desea saber acerca de otros tipos de válvulas de bola de unión, por favor pulse aquí.
