Válvula de mariposa de PVC
Válvula de mariposa PVC Fabricantes
Hemos estado produciendo válvulas de mariposa de PVC desde el establecimiento de nuestra fábrica, con más de 10 años de experiencia. En estos diez años, hemos sido testigos del éxito y el fracaso de muchos fabricantes chinos de válvulas de plástico. Sabemos que, como fabricante, ya no basta con saber fabricar un producto. Combinar producción y servicio es muy importante. En otras palabras, no sólo debemos prestar atención a la experiencia del usuario del producto, sino también a la experiencia del servicio al cliente. Así que lanzamos muchos servicios, ¡y obtuvimos una buena respuesta! Estos servicios no sólo hacen que muchos clientes cooperen con nosotros, sino que nuestra cooperación es muy estable. Además, no todos nuestros productos y detalles están cubiertos en este sitio, puede ser sólo una cuestión de enviarnos un correo electrónico para que usted pueda conseguirlos. Pulse aquí para dar el primer paso
Válvula de mariposa de PVC Introducción
En el proceso de uso de la válvula de mariposa de PVC, el deflector se puede girar para controlar el flujo de agua. Se utiliza principalmente para tuberías de suministro de agua industrial, tuberías de proyectos de ingeniería, tuberías de proyectos de acuicultura marina, tuberías de riego agrícola y tuberías de piscinas.
| Nombre del producto | Válvula de mariposa de PVC | Color | Muchos colores a elegir | |
| Material principal | PVC | Mercado principal | Sudeste Asiático, Oriente Medio, Sudamérica, Norteamérica | |
| Talla | 2″-8″ (DN50-DN200) | Embalaje | Cartón, bolsa de polietileno, caja de color o personalizado | |
| Potencia | Manual | Woking Presión | PN10-PN16 | |
| Conexión final | Brida | Puerto | Ningbo/Shanghai | |
| Asistencia personalizada | OEM, ODM | Plazos de entrega | 25-35 días | |
| Estándar | JIS/DIN/ANSI | Muestra | Descuento | |
| Certificado | ISO9001 | Logotipo | Impreso o personalizado |
Estructura de la válvula de mariposa de PVC
Fabricante de válvulas de mariposa de PVC: El mango de nuestra válvula de mariposa de PVC está hecho de ABS o PVC. El asiento y la junta tórica están disponibles en caucho natural, EPDM y FKM. El vástago está disponible en acero al carbono 45#, SS304 y SS316. Podemos combinar y utilizar diferentes materiales según las necesidades del cliente y el entorno de uso del producto.
a. Válvula de mariposa de PVC:
| NO. | PARTE | MATERIAL | CANT |
| 1 | Cuerpo | PVC | 1 |
| 2 | Sello del asiento | EPDM, FPM(NBR) | 1 |
| 3 | Puerta | PVC | 1 |
| 4 | Vástago | ACERO, SS304, SS316 | 1 |
| 5 | Junta tórica | EPDM, FPM(NBR) | 1 |
| 6 | Lavadora | ABS | 1 |
| 7 | Placa de bloqueo | PVC | 1 |
| 8 | Asa grande | ABS | 1 |
| NO. | PARTE | MATERIAL | CANT |
| 9 | ASA PEQUEÑA | ABS | 1 |
| 10 | PRIMAVERA | SS304, 316 | 1 |
| 11 | PIN | SS304, 316 | 1 |
| 12 | PERNO | SS304, 316 | 1 |
| 13 | TAPA DEL MANGO | ABS | 1 |
| 14 | PERNO EMBUTIDO | SS304, 316 | 4 |
| 15 | TAPA DE PERNO | PVC |

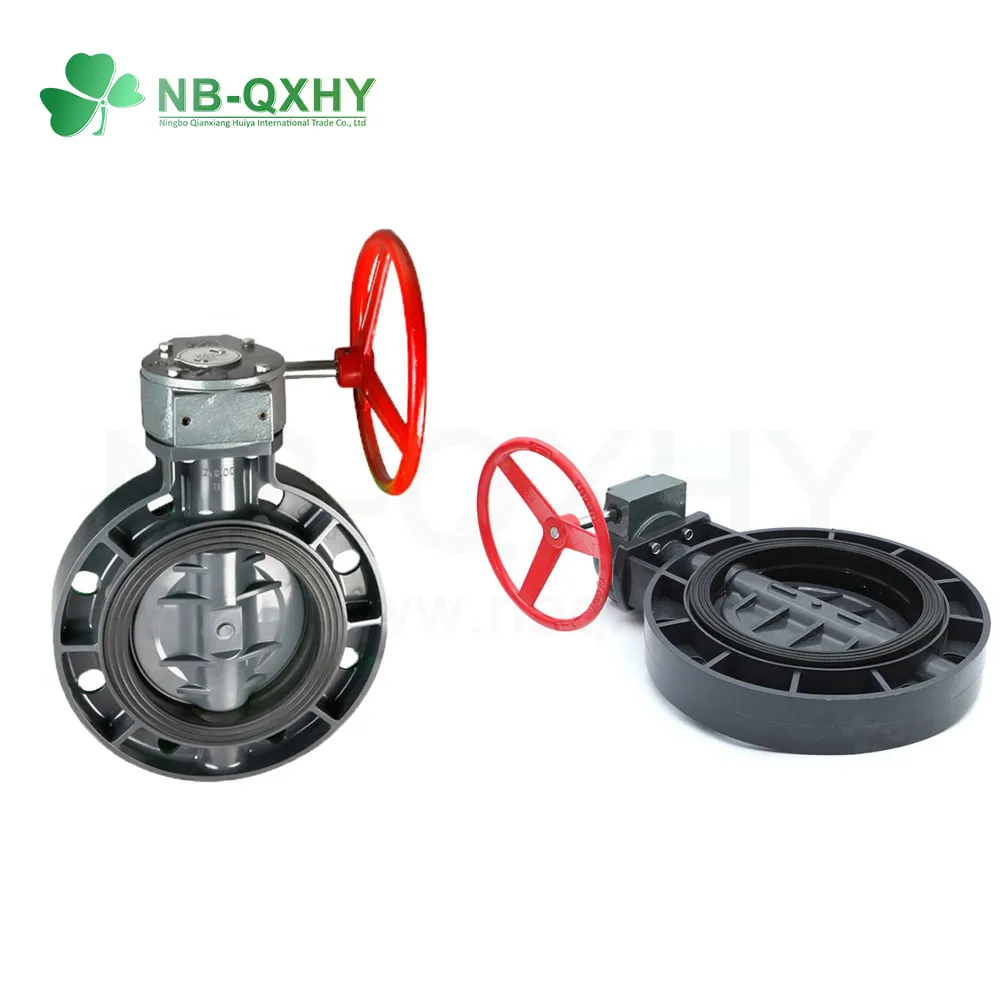

b. Válvula de mariposa de PVC con engranaje:
| NO. | PARTE | MATERIAL | CANT |
| 1 | Cuerpo | PVC/CPVC/PPG | 1 |
| 2 | Sello del asiento | EPDM、FPM | 1 |
| 3 | DISCO | PVC/CPVC/PPG | 1 |
| 4 | Perno | SUS304 | 1 |
| 5 | Vástago | Acero, SUS304, SUS316 | 1 |
| 6 | Junta tórica | EPDM、FPM | 1 |
| 7 | Clave | Acero | 1 |
| 8 | Caja de cambios | lron | 1 |
| 9 | Volante | lron | 1 |
| 10 | Pin | Acero | 1 |
Dimensiones de la válvula de mariposa de PVC (Unidad: mm)
a. Válvula de mariposa de PVC:
| TALLA | / | 2″ | 21/2″ | 3” | 4″ | 5″ | 6″ | 8″ |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| ØD | 160 | 180 | 196 | 228 | 258 | 287 | 344 | |
| P.C.D. ØD1 | DIN | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| ANSI | 121 | 140 | 152 | 191 | 216 | 241 | 298 | |
| JIS | 120 | 140 | 150 | 175 | 210 | 240 | 290 | |
| Ød | 48 | 63 | 78 | 98 | 122 | 146 | 199 | |
| L | 43 | 46 | 49 | 54 | 64 | 70 | 88 | |
| Ø1 | 124 | 124 | 124 | 124 | 170 | 170 | 170 | |
| Ø2 | 1SO5211 F05/F07 |
1SO5211 F05/F07 |
1SO5211 F05/F07 |
1SO5211 F05/F07 |
1SO5211 F07/F10 |
1SO5211 F07/F10 |
1SO5211 F10 |
|
| LI | 190 | 190 | 240 | 240 | 310 | 310 | 310 | |
| W | 55 | 55 | 55 | 55 | 72 | 72 | 72 | |
| H1 | 100 | 112 | 120 | 140 | 168 | 181 | 215 | |
| H2 | 143 | 155 | 172 | 194 | 223 | 239 | 280 | |
| H | 223 | 245 | 270 | 308 | 352 | 382 | 452 | |
| n-Øe | DIN | 4-Ø19 | 4-Ø19 | 8-Ø19 | 8-Ø19 | 8-Ø19 | 8-Ø23 | 8-Ø23 |
| ANSI | 4-Ø19 | 4-Ø19 | 4-Ø19 | 8-Ø19 | 8-Ø19 | 8-Ø23 | 8-Ø23 | |
| JIS | 4-Ø18 | 4-Ø19 | 8-Ø19 | 8-Ø19 | 8-Ø19 | 8-Ø23 | 12-Ø23 | |
| PN | PSI | 150 | 150 | 150 | 150 | 150 | 150 | 100 |
| MPa | 1 | 1 | 1 | 1 | 1 | 1 | 0.6 | |
b. Válvula de mariposa de PVC con engranaje:
| TALLA | / | 4″ | 5″ | 6″ | 8″ | 10″ | 12″ | 14″ | 16″ | 80 |
| DN | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | |
| ØD | 228 | 258 | 287 | 344 | 412 | 460 | 500 | 565 | 670 | |
| P.C.D. ØD1 | DIN | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | 620 |
| ANSI | 191 | 216 | 241 | 298 | 362 | 432 | 476 | 540 | ||
| JIS | 175 | 210 | 240 | 290 | 355 | 400 | 445 | 510 | ||
| Ød | 98 | 122 | 146 | 179 | 255 | 302 | 345 | 395 | 490 | |
| L | 54 | 64 | 70 | 88 | 98 | 108 | 88 | 98 | 135 | |
| Ø1 | 145 | 280 | 280 | 280 | 280 | 280 | 380 | 380 | 280 | |
| L1 | 120 | 200 | 200 | 200 | 220 | 220 | 280 | 280 | ||
| H1 | 140 | 168 | 181 | 215 | 260 | 280 | 410 | 490 | 520 | |
| H | 340 | 385 | 417 | 487 | 551 | 595 | 670 | 770 | 865 | |
| M | 120 | 180 | 180 | 180 | 180 | 180 | 250 | 250 | ||
| N | 90 | 100 | 100 | 100 | 130 | 130 | 220 | 220 | ||
| n-Øe | DIN | 8-Ø19 | 8-Ø19 | 8-Ø23 | 8-Ø23 | 12-Ø25 | 12-Ø25 | 16-Ø25 | 16-Ø27 | 20-Ø32 |
| ANSI | 8-Ø19 | 8-Ø19 | 8-Ø23 | 8-Ø23 | 12-Ø25 | 12-Ø25 | 12-Ø29 | 16-Ø29 | ||
| JIS | 8-Ø19 | 8-Ø19 | 8-Ø23 | 12-Ø23 | 12-Ø25 | 16-Ø25 | 16-Ø25 | 16-Ø25 | 16-Ø27 | |
| PN | PSI | 150 | 150 | 150 | 150 | 100 | 100 | 60 | 60 | 60 |
| Mpa | 1 | 1 | 1 | 1 | 0.6 | 0.6 | 0.4 | 0.4 | 0.4 | |
¿Cómo funciona una válvula de mariposa de PVC?
Puede conmutar y cerrar la válvula de mariposa de PVC a través de la manivela. Y, durante el uso, debe prestar atención al medio circulante. Si el agua contiene muchos sedimentos, bloqueará el vástago de la válvula u otras partes de la válvula de mariposa de PVC, provocando fugas de agua en alguna parte de la válvula de mariposa. En este momento, es necesario reemplazar la válvula de mariposa de PVC y tratar de filtrar las impurezas en el agua. Ademas, si la valvula de mariposa de PVC va a ser usada en un ambiente con fuertes acidos y alcalinos, necesita equipar las partes importantes de la valvula de mariposa de PVC con materiales especiales, como vastago de acero inoxidable y anillo de sellado de caucho fluorado. Si utilizamos precipitadamente válvulas de mariposa de material ordinario, se reducirá la vida útil de la válvula de mariposa, causando fugas de agua en las juntas de las tuberías.
Embalaje de la válvula de mariposa de PVC
Para las válvulas de mariposa de PVC de gran tamaño, utilizamos cajas o palets de madera sin fumigar, que pueden evitar eficazmente daños o colisiones durante el transporte de las válvulas de mariposa de PVC.
Para las válvulas de mariposa de PVC ordinarias, utilizaremos cartones kraft importados y bolsas de embalaje exterior del producto para proteger mejor los productos de llegar a los clientes de forma segura.
Nuestras certificaciones
PREGUNTAS FRECUENTES
¿Cómo prevenir los problemas de calidad de las válvulas de mariposa de PVC?
Disponemos de un banco de trabajo especial y equipos de prueba profesionales para someter a la válvula de mariposa a una determinada presión de trabajo para comprobar si presenta fugas.
Si hay un problema de calidad, ¿cómo podemos resolverlo?
Pediremos a los clientes que envíen fotos o vídeos del producto en cuestión para analizar la causa y, a continuación, elaboraremos un plan de compensación. Si el problema se debe a la calidad del producto, compensaremos en función de la cantidad adquirida en el pedido.
Nuestros servicios
- Garantizamos un plazo de entrega estable;
- Contamos con ingenieros de producto profesionales que pueden resolver en cualquier momento cualquier problema que encuentre en el proceso de venta o uso del producto;
- Podemos producir diferentes bridas estándar para instalar y utilizar con nuestra válvula de mariposa de PVC;
- Admitimos la apertura de moldes para personalizar el diámetro del orificio de la brida, para producir válvulas de mariposa de PVC de diferentes estándares para satisfacer los requisitos de producto de diferentes regiones;
- Podemos marcar en el asa o en el cuerpo de la válvula, marcar con láser o película o marcar en el molde, y también admitimos la impresión de la marca del cliente en la caja exterior;
- Nuestros productos están certificados por organizaciones de pruebas profesionales como ISO: 9001, SGS, BV, etc;
- Apoyamos el envío gratuito de muestras para comprobar directamente la calidad de nuestros productos.
