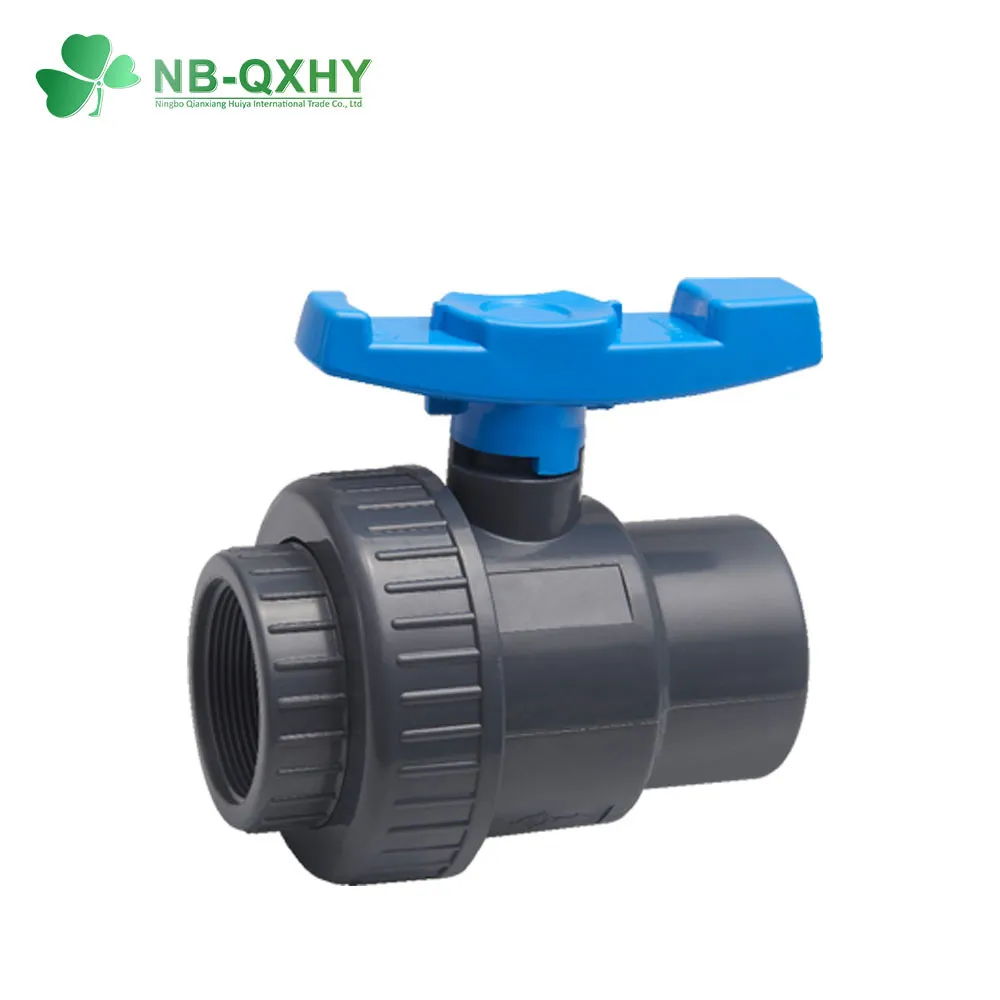

Válvula de bola de unión simple de PVC
Válvula de bola de unión simple de PVC
Medios de comunicación: Agua
Material: Plástico, PVC
Forma de conexión: Enchufe o rosca
Modo de conducción: Manual
Presión nominal: Pn10, Pn16
Tipo: Tipo recto
Tamaño: 1/2″-4″
Como fábrica profesional de válvulas de bola de plástico, garantizamos que cada uno de nuestros productos está cualificado. Si desea conocer nuestros productos, puede pedirnos muestras primero.
DESCRIPCIÓN DEL PRODUCTO
1. Introducción de la válvula de bola de simple unión
En comparación con la válvula de bola de doble unión, la válvula de bola de unión simple sólo tiene una unión que se puede desmontar o sustituir. La apertura y cierre de la válvula de bola de unión puede ser controlada girando la bola para controlar el flujo de agua en la tubería. Nuestras válvulas de bola de unión pueden ser personalizadas en términos de material y apariencia. Si tiene este requisito, puede ponerse en contacto con nosotros.
| Nombre del producto | Válvula de bola de unión simple de PVC | Color | Muchos colores a elegir | |
| Material principal | UPVC | Mercado principal | Sudeste Asiático, Oriente Medio, África, Sudamérica, Norteamérica | |
| Talla | 1/2”-4” | Embalaje | Cartón, bolsa de polietileno, caja de color o personalizado | |
| Potencia | Manual | Aplicación | Piscina , Proyecto de construcción, Riego agrícola | |
| Conexión final | Enchufe/Hilo | Puerto | Ningbo/Shanghái | |
| Asistencia personalizada | OEM, ODM | Plazos de entrega | 25-35 días | |
| Estándar | CNS/JIS/DIN/BS/ANSI/NPT/BSPT | Muestra | Gratis | |
| Certificado | ISO9001, SGS, GMC, CNAS | Logotipo | Impreso o personalizado |
2. Estructura de la válvula de bola de simple unión
| Nº. | PARTE | MATERIAL | CANT |
| 1 | CUERPO | UPVC, CPVC | 1 |
| 2 | JUNTA TÓRICA DE VÁSTAGO | EPDM, FPM (NBR) | 2 |
| 3 | STEM | UPVC, CPVC | 1 |
| 4 | BOLA | UPVC, CPVC | 1 |
| 5 | SELLO DE ASIENTO | TPE, TPV, TPO | 2 |
| 6 | JUNTA TÓRICA DEL PORTADOR | EPDM, FPM (NBR) | 1 |
| 7 | PRECINTO PORTADOR | UPVC, CPVC | 1 |
| 8 | JUNTA TÓRICA DE UNIÓN | EPDM, FPM (NBR) | 1 |
| 9 | CONECTOR FINAL | UPVC, CPVC | 1 |
| 10 | TUERCA DE UNIÓN | UPVC, CPVC | 1 |
| 11 | MANGO | PVC | 1 |
3. Dimensiones de la válvula de bola de unión simple
| Modelo | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| TALLA | 1/2" | 3/4″ | 1″ | 1-1/4″ | 1-1/2″ | 2″ | 2-1/2″ | 3″ | 4″ | ||
| hilo/pulgada | NPT | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | ||
| JIS | l | 16.1 | 18.5 | 21 | 26.5 | 31.3 | 38 | 41 | 51.5 | 61 | |
| d1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 | ||
| d2 | 21.7 | 25.7 | 31.67 | 37.57 | 47.54 | 59.44 | 75.87 | 88.83 | 113.98 | ||
| ANSI | l | 16.1 | 18.5 | 21 | 26.5 | 31.3 | 38 | 41 | 51.5 | 61 | |
| d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 | ||
| d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | 72.85 | 88.7 | 114.07 | ||
| DIN | l | 16.1 | 18.5 | 21 | 26.5 | 31.3 | 38 | 41 | 51.5 | 61 | |
| d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | ||
| d | 15 | 20 | 25 | 30 | 38 | 48 | 59 | 72 | 96 | ||
| C | 56 | 60 | 69 | 80 | 95 | 116 | 139 | 170 | 210 | ||
| E | 79 | 90 | 103 | 122 | 139 | 166 | 190 | 235 | 277 | ||
| A | 67 | 78 | 87 | 102 | 120 | 146 | 178 | 210 | 250 | ||
| L | 83 | 94 | 107 | 122 | 146 | 171 | 210 | 246 | 283 | ||
| D | 28.8 | 35 | 43 | 52 | 62 | 75.5 | 88.5 | 106 | 131 | ||

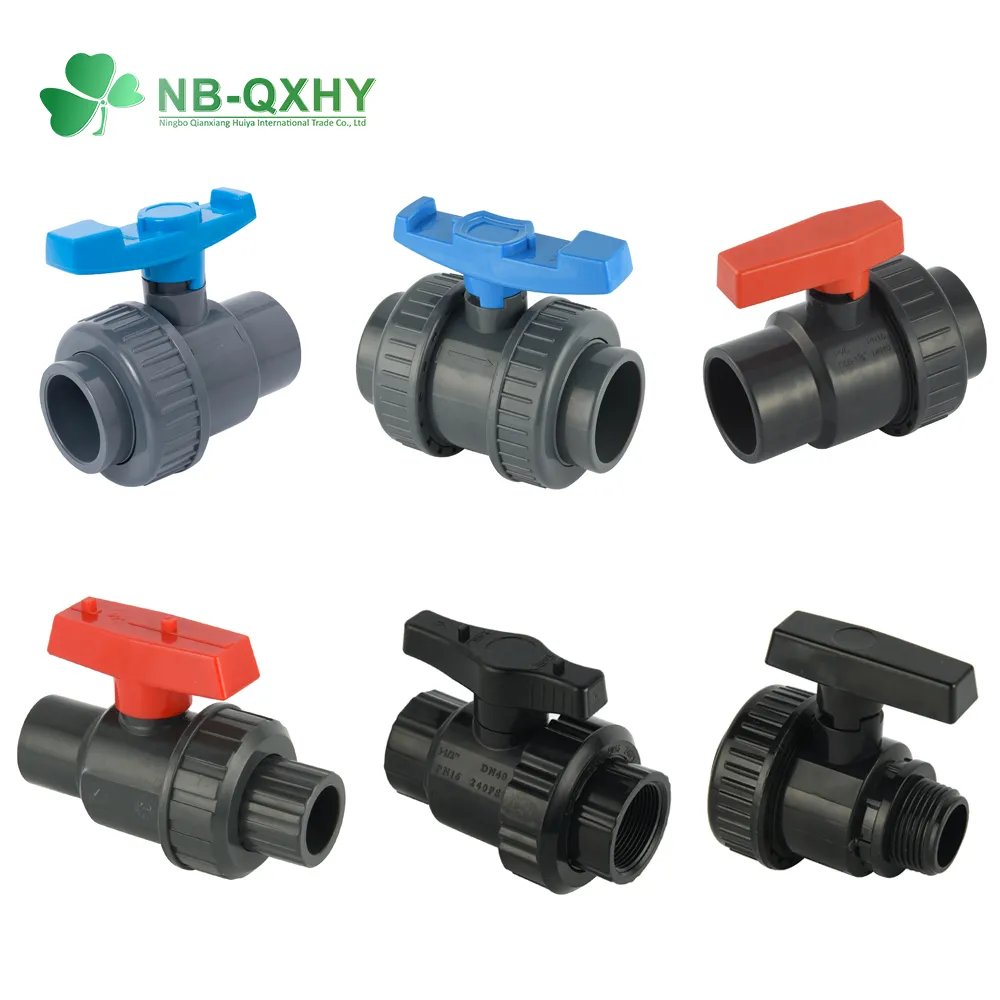

PS: La válvula de bola de unión simple de PVC es una de nuestras series de válvulas de bola de unión, si desea conocer otros tipos de válvulas de bola de unión, por favor, póngase en contacto con nosotros. pulse aquí.
