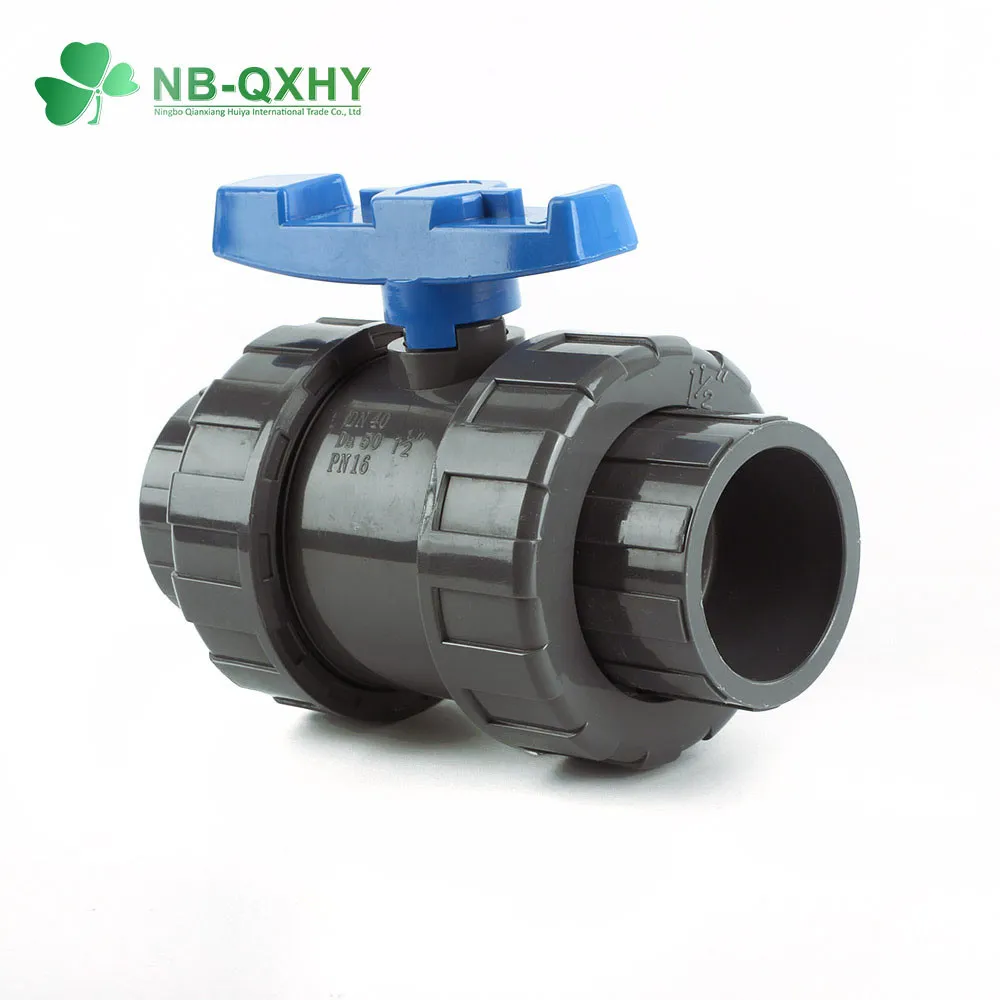

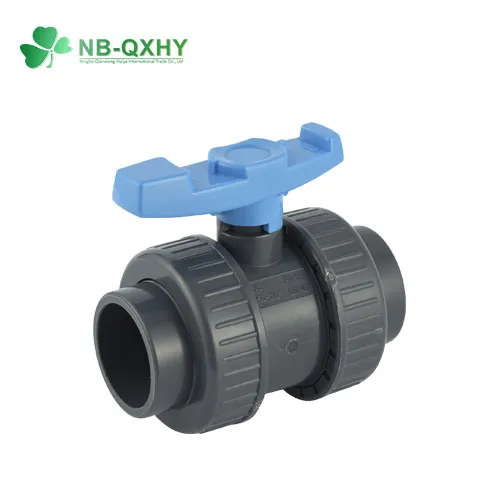

Válvula de bola de doble unión de PVC
Válvula de bola de doble unión de PVC
Medios de comunicación: Agua
Material: Plástico, PVC
Forma de conexión: Enchufe o rosca
Modo de conducción: Manual
Presión nominal: Pn10, Pn16
Tipo: Tipo recto
Tamaño: 1/2″-4″
Válvula de bola de doble unión de PVC de alta calidad al por mayor de nuestra fábrica.
DESCRIPCIÓN DEL PRODUCTO
1. Introducción de la válvula de bola de doble unión
Los dos extremos de la válvula de bola de doble unión están conectados por dos uniones, que se pueden instalar y desmontar con flexibilidad y libertad. Por lo tanto, es fácil de reparar y reemplazar durante su uso. La válvula de bola de doble unión de material de PVC es adecuada para la mayoría de las aplicaciones, tales como riego agrícola, piscinas y proyectos de ingeniería. El anillo de goma de material EPD puede garantizar eficazmente el rendimiento de sellado de la válvula de bola y evitar fugas de agua.
| Nombre del producto | Válvula de bola de doble unión de PVC | Color | Muchos colores a elegir | |
| Material principal | UPVC | Mercado principal | Sudeste Asiático, Oriente Medio, África, Sudamérica, Norteamérica | |
| Talla | 1/2”-4” | Embalaje | Cartón, bolsa de polietileno, caja de color o personalizado | |
| Potencia | Manual | Aplicación | Piscina, Proyecto de construcción, Riego agrícola | |
| Conexión final | Enchufe/Hilo | Puerto | Ningbo/Shanghai | |
| Asistencia personalizada | OEM, ODM | Plazos de entrega | 25-35 días | |
| Estándar | CNS/JIS/DIN/BS/ANSI/NPT/BSPT | Muestra | Gratis | |
| Certificado | ISO9001,SGS, GMC, CNAS | Logotipo | Impreso o personalizado |
2. Estructura de la válvula de bola de doble unión
| NO. | PARTE | MATERIAL | CANT |
| 1 | CUERPO | UPVC, CPVC | 1 |
| 2 | JUNTA TÓRICA DE VÁSTAGO | EPDM,FPM (NBR) | 2 |
| 3 | STEM | UPVC, CPVC | 1 |
| 4 | BOLA | UPVC, CPVC | 1 |
| 5 | SELLO DE ASIENTO | TPE,TPV,TPO | 2 |
| 6 | JUNTA TÓRICA DEL PORTADOR | EPDM,FPM (NBR) | 1 |
| 7 | PRECINTO PORTADOR | UPVC CPVC | 1 |
| 8 | JUNTA TÓRICA DE UNIÓN | EPDM,FPM (NBR) | 2 |
| 9 | CONECTOR FINAL | UPVC, CPVC | 2 |
| 10 | TUERCA DE UNIÓN | UPVC, CPVC | 2 |
| 11 | MANGO | PVC | 1 |
3. Dimensiones de la válvula de bola de doble unión (Unidad: mm)
| Modelo | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| TALLA | 1/2" | 3/4″ | 1″ | 1-1/4″ | 1-1/2″ | 2″ | 2-1/2″ | 3″ | 4″ | ||
| thd./in | NPT | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | ||
| JIS | l | 16.1 | 18.5 | 21 | 26.5 | 31.3 | 38 | 41 | 51.5 | 61 | |
| d1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 | ||
| d2 | 21.7 | 25.7 | 31.67 | 37.57 | 47.54 | 59.44 | 75.87 | 88.83 | 113.98 | ||
| ANSI | l | 16.1 | 18.5 | 21 | 26.5 | 31.3 | 38 | 41 | 51.5 | 61 | |
| d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 | ||
| d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | 72.85 | 88.7 | 114.07 | ||
| DIN | l | 16.1 | 18.5 | 21 | 26.5 | 31.3 | 38 | 41 | 51.5 | 61 | |
| d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | ||
| d | 15 | 20 | 25 | 30 | 38 | 48 | 59 | 72 | 96 | ||
| C | 56 | 60 | 69 | 80 | 95 | 116 | 139 | 170 | 210 | ||
| E | 79 | 90 | 103 | 122 | 139 | 166 | 190 | 235 | 277 | ||
| A | 67 | 78 | 87 | 102 | 120 | 146 | 178 | 210 | 250 | ||
| L | 83 | 94 | 107 | 122 | 146 | 171 | 210 | 246 | 283 | ||
| D | 28.8 | 35 | 43 | 52 | 62 | 75.5 | 88.5 | 106 | 131 | ||
PS: También tenemos otros tipos de válvulas de bola de unión de PVC, si desea saber más información, por favor pulse aquí.
